1、繼電保護硬壓板監測背景概述

　　在電力系統中，電力繼電保護裝置是保證電力系統安全運行最重要的設備之一，為電力系統和設備安全運行提供保護功能。保障繼電保護裝置可靠、安全運行，除了繼電保護裝置本身的功能及性能外，防止誤操作是一條非常重要的措施。而二次壓板是涉及繼電保護操作最頻繁的二次設備，是繼電保護裝置或自動裝置聯系外部接線的橋梁和紐帶，關系到繼電保護的功能和動作出口能否正常發揮作用。

　　在電力系統運行方式改變、設備檢修時，往往涉及到壓板的投退，若誤投退或漏投退，則會直接影響繼電保護功能的實現，嚴重時甚至?xí)鸨Ｗo(hù)拒動或誤動，影響電網安全運行。因此，保障二次壓板的正確投退非常重要。

　　繼電保護跳閘壓板處于特殊的位置，正常運行時，是不能帶電的，而壓板的投退全憑人工操作，壓板的位置（連通、斷開）只能通過人工方式檢查確認，二次壓板數量眾多、功能復雜，易誤操作，近年來因誤投退或漏投退而造成的電力事故時有發生，因此在變電運行過程中，如何通過技術手段來避免二次壓板的誤操作成為電力系統運行人員研究的一個重要課題。

2、變電站硬壓板監測改造的難點

　　經過近些年的發展，壓板狀態的在線監測和防誤技術逐漸得到了推廣應用，該技術的核心是一種帶位置檢測功能的智能壓板，對于新建變電站不存在任何影響該技術實施的因素，但是對于老站變電站硬壓板監測改造，仍面臨以下幾個問題：

　?。?）施工需要更換原有的二次壓板，工程量大；

　?。?）需要停運線路或一次設備，協調困難；

　?。?）工程施工完成后需要大量的傳動實驗，才能驗收通過，周期長且責任重大，有安全隱患。

　　上述問題的存在極大的制約了現有壓板智能化管理系統的應用。對于已運行變電站，如何在不動任何二次接線的情況下實現壓板投退狀態的監視、壓板投退操作的防誤功能，需要迫切的尋找一種解決方案。

3、壓板在線監測系統工作原理

　　變電站硬壓板在線監測系統主要由壓板監測工作站、壓板狀態集中器、壓板狀態采集器以及壓板狀態傳感組成，通過使用壓板投退狀態檢測、壓板防誤操作等功能，解決傳統壓板的誤投退、漏投退等問題。

　　變電站硬壓板在線監測系統從技術上實現了保護壓板的狀態檢測、操作提示及管理操作等功能，提高了二次設備的智能化管理水平以及運行人員對調度指令中二次壓板操作的執行正確率，從而減少因二次壓板誤操作引起的事故，提升變電運行繼電保護的運行水平，從根本上保障了電網的安全運行和供電可靠性。

4、壓板在線監測系統技術路線

　　壓板狀態在線監視分為三個環節：壓板屏內采集、壓板屏間匯集、壓板信息上送。

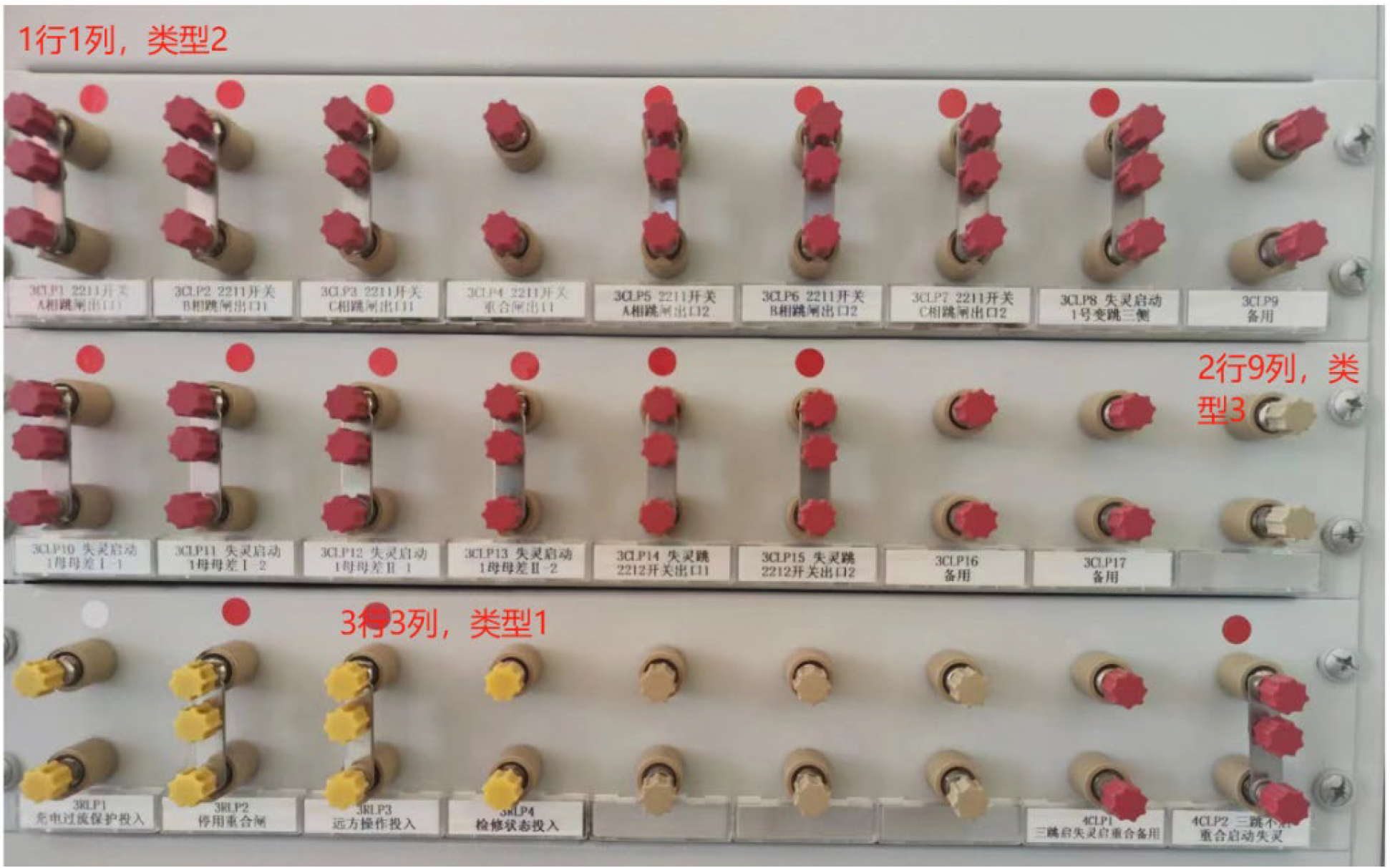

　?。?）壓板屏內匯聚：考慮保護室內屏柜的規模及分布，為確保壓板狀態信息準確性，保護室壓板狀態采集優先采用外嵌有線式磁感應技術路線；為確保施工作業安全性，需穿越屏柜、小室、主控樓遠距離布線或無法在屏柜上打孔的高壓室及室外設備，優先采用外嵌無線式磁感應技術路線。

　?。?）壓板屏間匯聚：保護室屏間優先采用485有線匯集到管理單元；高壓室及室外設備需穿越屏柜、小室、主控樓遠距離布線，優先采用可信WLAN匯集。

　?。?）壓板信息上送：匯集過程采用485線纜及可信WLAN的，管理單元均應接入Ⅳ區，并通過壓板在線監視采集服務器（Ⅲ區）將信息上送至調控云。

5、變電站硬壓板相關技術要求

　　（1）壓板屏內采集：針對外嵌有線磁感應原理和外嵌無線磁感應原理的壓板采集裝置，應設定不同的技術要求。

　　（2）壓板屏間匯聚：變電站保護室內屏間通過485有線匯集時，應設計好“數據線纜和電源線纜”的布置，防止施工過程中出現問題；高壓室開關柜、高壓柜的壓板數據采集，通過可信WLAN方式匯集時，應設計好“無線AP”的點位布置，保證可信WLAN網絡覆蓋所有壓板屏柜。

　?。?）壓板信息上送：管理單元應支持信息內網、二次設備在線監視子站、故障錄波聯網或可信WLAN接入上送的功能，管理單元應有可視化人機界面，便于定位壓板狀態異常原因發生在站端還是主站端，便于運維人員利用人機界面自行修改壓板名稱。

6、繼電保護壓板在線監測裝置如何驗收？

　?。?）壓板在線監測裝置要求：應采用工業級硬件設計，應可靠緊固并確保不松動，確保設備長期可靠、穩定運行，應排除設備自身的安全漏洞風險，具備本體安全防護能力。

　?。?）壓板施工相關要求：站內實施壓板在線監測裝置施工時，要嚴格按照壓板管理單元和匯集單元的施工工藝進行，并且確保壓板采集單元安裝到位，保證所涉及到的所有產品外觀部分，滿足國網要求。

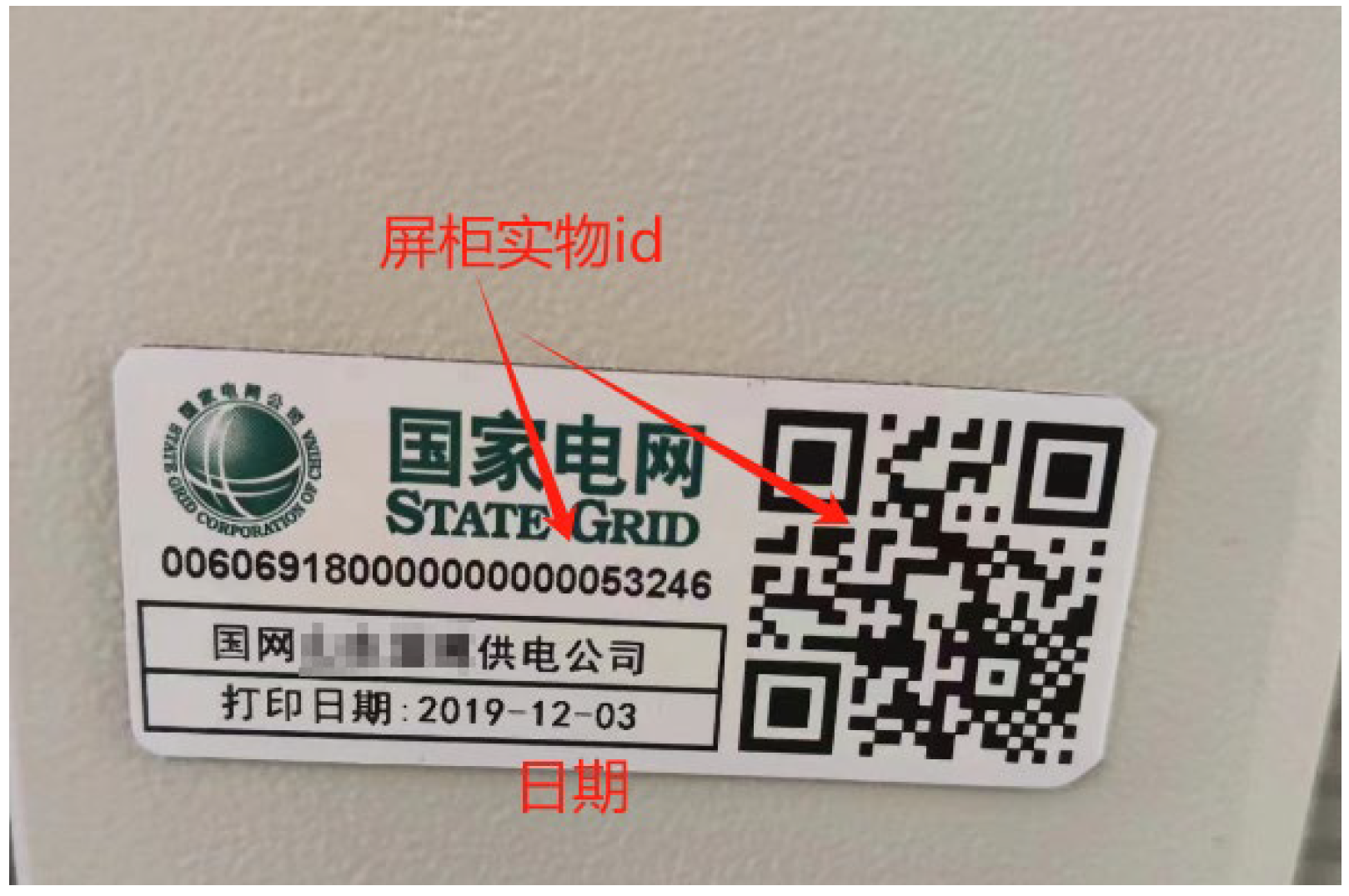

　?。?）壓板收資驗收要求：各供應商應具備現場基礎數據的收資工具，驗收時，應開展壓板配置信息及投退狀態變化正確性驗證，每座變電站應有完整的保護壓板信息臺賬，站端壓板在線監視裝置部署完成且接入到省調主站后，應配合主站開展新站接入及驗收。

7、繼電保護壓板在線監視裝置有哪些硬件？

　?。?）壓板在線監測管理單元：類似通信管理機，采用1U高19英寸寬的標準機箱，嵌入式安裝，可以通過RS485接口或者可信WLAN兩種方式，與壓板狀態采集器通信采集所有保護測控屏柜的壓板狀態，壓板在線監測管理單元將信息通過其中一路以太網有線或可信WLAN無線方式上送給壓板在線監測系統。

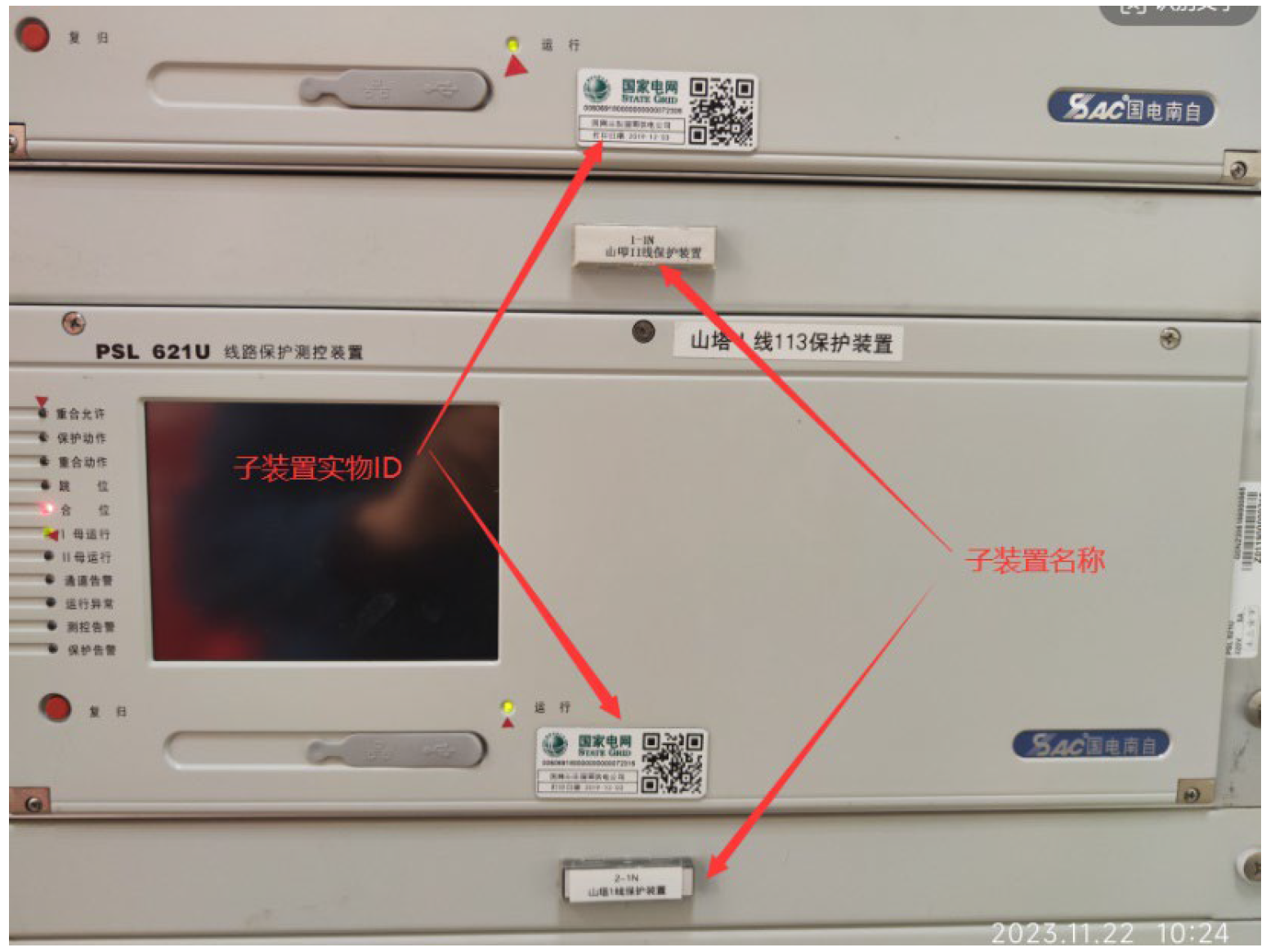

　　（2）壓板狀態采集器：包括無線碼片對接指示燈，在柜體正面安裝，主要方便現場操作。每面屏安裝一臺壓板狀態采集器，負責采集整面屏所有壓板的狀態，并將狀態上送給壓板在線監測管理單元，有兩種產品型號：有線壓板狀態采集器：采集器通過有線485方式將狀態數據上送給壓板在線監測管理單元；無線壓板狀態采集器：采集器通過可信WLAN無線方式將狀態數據上送給壓板在線監測管理單元。

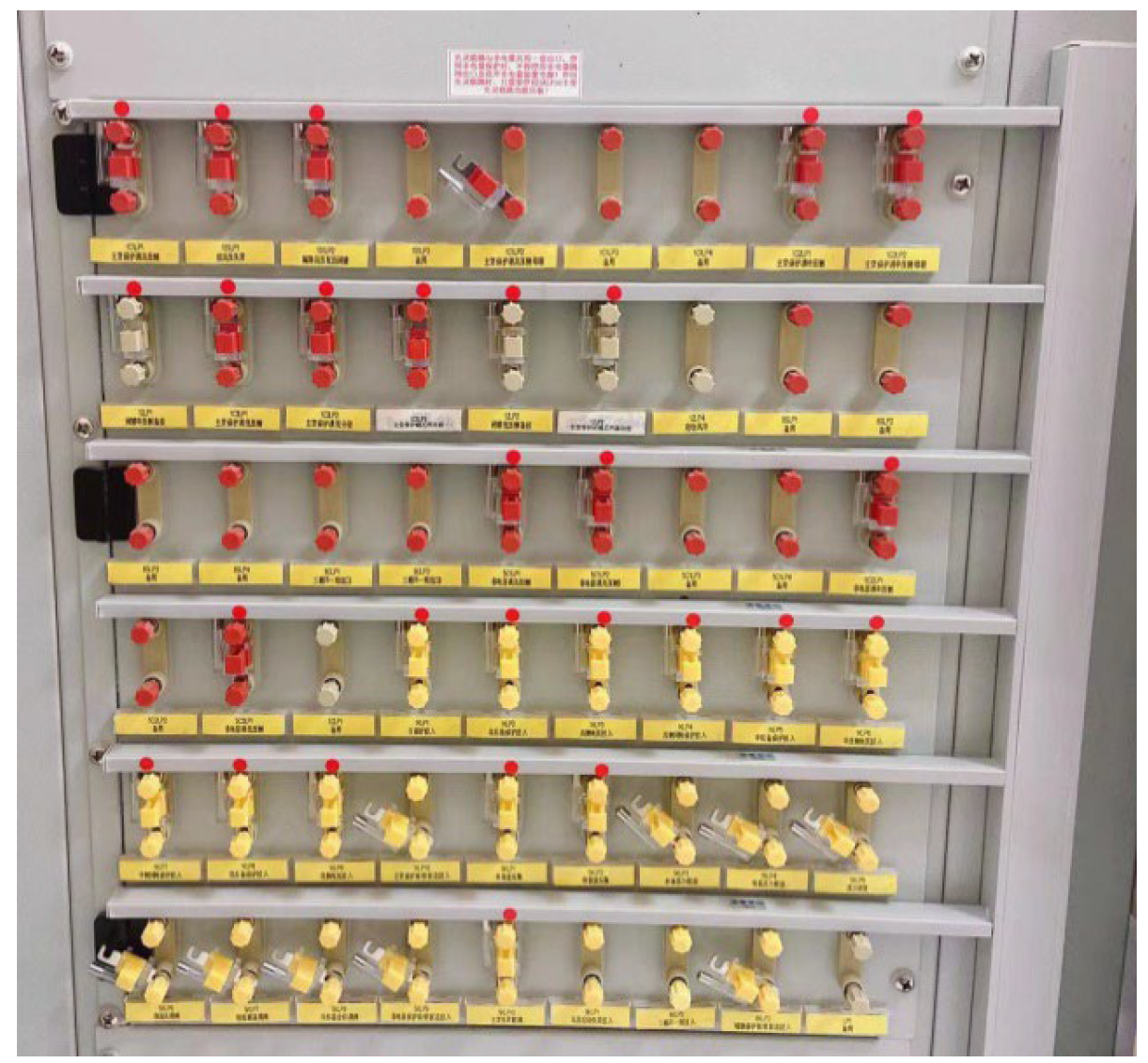

　?。?）壓板狀態傳感器：現場常見的硬壓板類型主要有兩大類，一種是連片式壓板，一種是線簧式壓板。連片式壓板的外形結構也有多種形式，根據不同的結構形式，開發了對應的傳感器來檢測其狀態。

　　連片式壓板狀態傳感模塊由感應附件和傳感器模塊組成，傳感器模塊有受壓板狀態采集器控制的指示燈。在壓板可轉動連片上安裝感應附件，并在壓板基座兩個圓柱上安裝傳感器模塊。

　　線簧式壓板狀態傳感器也由感應附件和傳感器模塊組成。用感應附件替換現場壓板的透明標簽蓋，通過線簧式壓板的基座來定位 壓板傳感器。壓板傳感器有受壓板狀態采集器控制的指示燈。
