1、壓板在線監視應用背景

　　近年來，隨著科學技術的發展，數字化、智能化的保護、安自、測控等二次裝置已經在電力系統中廣泛應用，裝置的配置功能更趨完善，可靠性、成功率大幅提高，但同時傳統的裝置運行管理模式、操作流程受到較大沖擊，由于相關人員對裝置功能的理解不徹底、裝置間配合不熟悉、不同裝置廠家硬壓板應用差異不掌握，因誤投或漏投硬壓板造成的裝置誤動或拒動事故時有發生，對電網的安全穩定運行造成了極壞的影響。

2、硬壓板管理目前存在的問題

　　常規變電站的硬壓板智能化管理與防誤操作還存在一定的安全隱患，主要表現如下：

　?。?）隱患不易發現：當前確保硬壓板投退正確性的手段主要依靠運行人員人工巡視。硬壓　板巡視核對的維護量大，巡視人員主觀上容易放松，同時隨著電網規模的不斷發展，壓板的巡視工作量越來越大，班組工作量與承載能力之間的矛盾日益突出，亟需解決。

　?。?）管理方式落后：壓板管理方式落后，各變電站主要還是依靠人工管理，按照各屏柜壓板的布置情況制定壓板投退表，并附加相關的操作說明；壓板操作時雖然按投退表進行，但也不能完全杜絕誤投誤退的現象，特別是在軟、硬壓板的相互邏輯關系方面。

　　（3）缺乏有效校驗：變電站防誤系統主要針對一次設備，實現對一次設備操作的閉鎖邏輯校驗及強制閉鎖；對二次設備的操作一般只能做到提示操作；一、二次設備的操作邏輯判斷關系較弱。

　?。?）新技術開發：隨著遠方集中監控、無人值班運行模式的推廣運用，數據信息集中上送，統一管理成為發展的必然趨勢；但對壓板位置的檢查仍采用人工方式，這種管理方式耗時耗工，并且存在誤投退、漏投退的風險。

　　本方案從施工安全高效、運維便捷出發，采用物聯網最新應用技術，并充分考慮了新技術應用帶來的各種安全性挑戰不進行侵入式安裝，確保能快速開展工程化應用，降低后期對運維人員的技術能力要求，實現硬壓板巡視業務由定期人工巡視向自動化在線巡視轉變，有效緩解運維檢修人員工作量與承載能力之間的矛盾。

3、變電站硬壓板在線監視及應用目標

　　（1）實現硬壓板狀態有效監視：應用磁感應、微動開關、陀螺儀、靜電場等各種物聯網傳感器；采用有線、微功率無線、載波、有線無線混用等多種組網傳輸方式；采用可信WLAN組網方式，實現無線數據采集與傳輸。

　?。?）完成系統化管控和智能化應用：納入二次設備在線監視體系，站端可靠采集及信息共享、遠傳及應用；開展繼電保護一體化建模和展示、自動巡視、在線核對、基于多源數據的繼電保護裝置運行狀態智能識別與預警等應用。

　　（3）提升電站運維效率：對變電站硬壓板進行有效監視和系統化管控，消除因壓板錯投、漏投造成的電網運行重大安全隱患；實現硬壓板遠程自動巡視，提升運維效率，推動變電站壓板的管理方式和業務流程轉型，支撐電網高效有序和諧運作。

4、方案系統說明

　　智能壓板在線監測系統由傳感層、匯聚層、接入層構成。在傳感層，安裝壓板位置傳感器。在匯聚層，安裝數據匯聚單元。在接入層，安裝壓板在線監測管理單元。

　?。?）壓板位置傳感器：利用非電原理實時感知壓板狀態，并通過微功率射頻傳感網與數據匯聚單元進行通信。

　?。?）壓板數據無線匯聚單元：實時接收并處理壓板位置傳感器發送的壓板狀態信息，通過可信WLAN無線方式與壓板在線監測管理單元進行通信。

　?。?）壓板在線監測管理單元：實時讀取數據匯聚單元內緩存的壓板最新?tīng)顟B(tài)及各壓板位置傳感器工作電壓，對壓板信息進行集中管理及與外部系統通信。

　　磁感應原理的壓板位置傳感器按壓板行數配置，數據匯聚單元按所在屏柜個數配置，壓板在線監測管理單元單套配置。

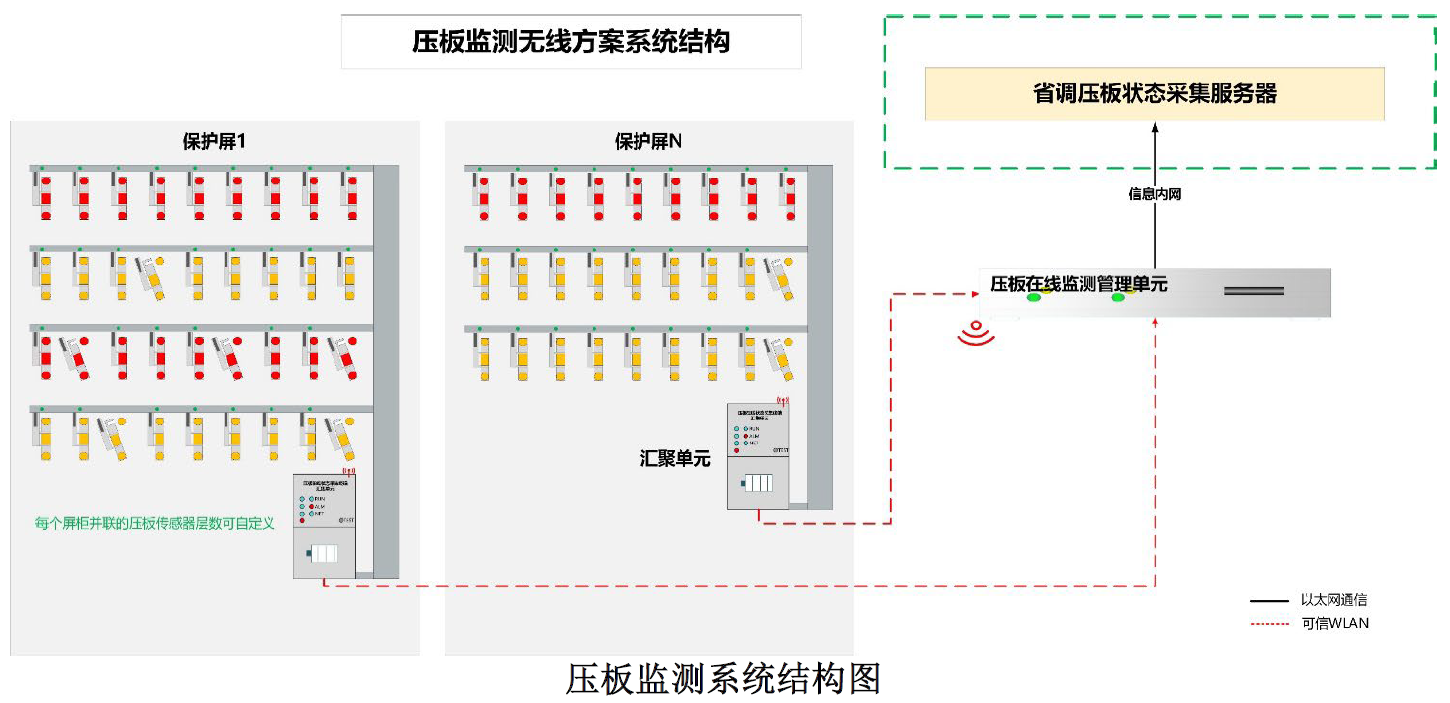

5、智能壓板在線監測系統總體方案

　　壓板在線監測無線方案采用磁感應原理，壓板采集單元通過CAN總線將數據傳送給屏內WAPI匯集單元，匯集單元通過WAPI與管理單元通信，安裝無需走線、安全快捷，在一般工作條件下，自帶供電電池可實現6-8年工作時間。

6、智能壓板在線監測方案的優點

　?。?）傳感層穩定可靠：壓板位置感應采用了磁感應原理的方案，已經大量現場工程實踐，成熟可靠；

　?。?）無需從屏柜內取電：自帶大容量電池，無需布線；

　?。?）應用功能豐富：支持保護軟壓板、功能壓板信息的接入、按裝置進行可視化展示、一致性在線核對等應用；

　　（4）自主可控設計：MCU等核心器件全部采用國產芯片，滿足自主可控要求。

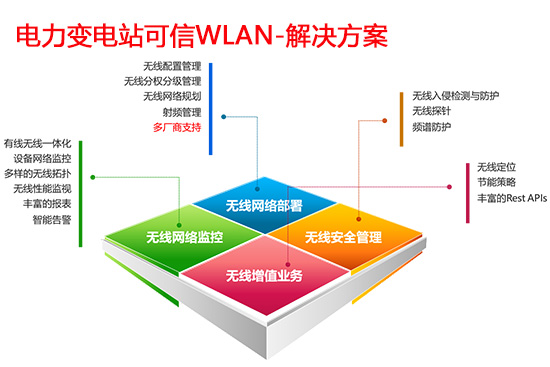

　?。?）支持可信WLAN：支持以可信WLAN方式進行站內數據匯聚以及調度主站壓板數據上送。

7、相關產品

（1）硬壓板狀態采集單元

　　壓板傳感器利用磁感應原理采集壓板投退位置。

　　在屏柜的壓板區域安裝一個壓板位置采集陣列，該陣列的每排由與壓板一一對應的觸角構成，觸角上放置磁感應傳感器。同時，每一個壓板的連片上扣裝一個帶磁鋼附件的壓板護套（采用硅膠套，可適配多種款式）。當壓板為投入位置時，觸角的磁感應傳感器感知到磁鋼接近，輸出投入信號；當壓板為退出位置時，磁感應傳感器無法感知到磁鋼，輸出退位信號。傳感器根據現場情況，采用VHB粘貼安裝，同時傳感器設置上托配件，確保安裝的可靠性。

（2）屏內WAPI匯集單元

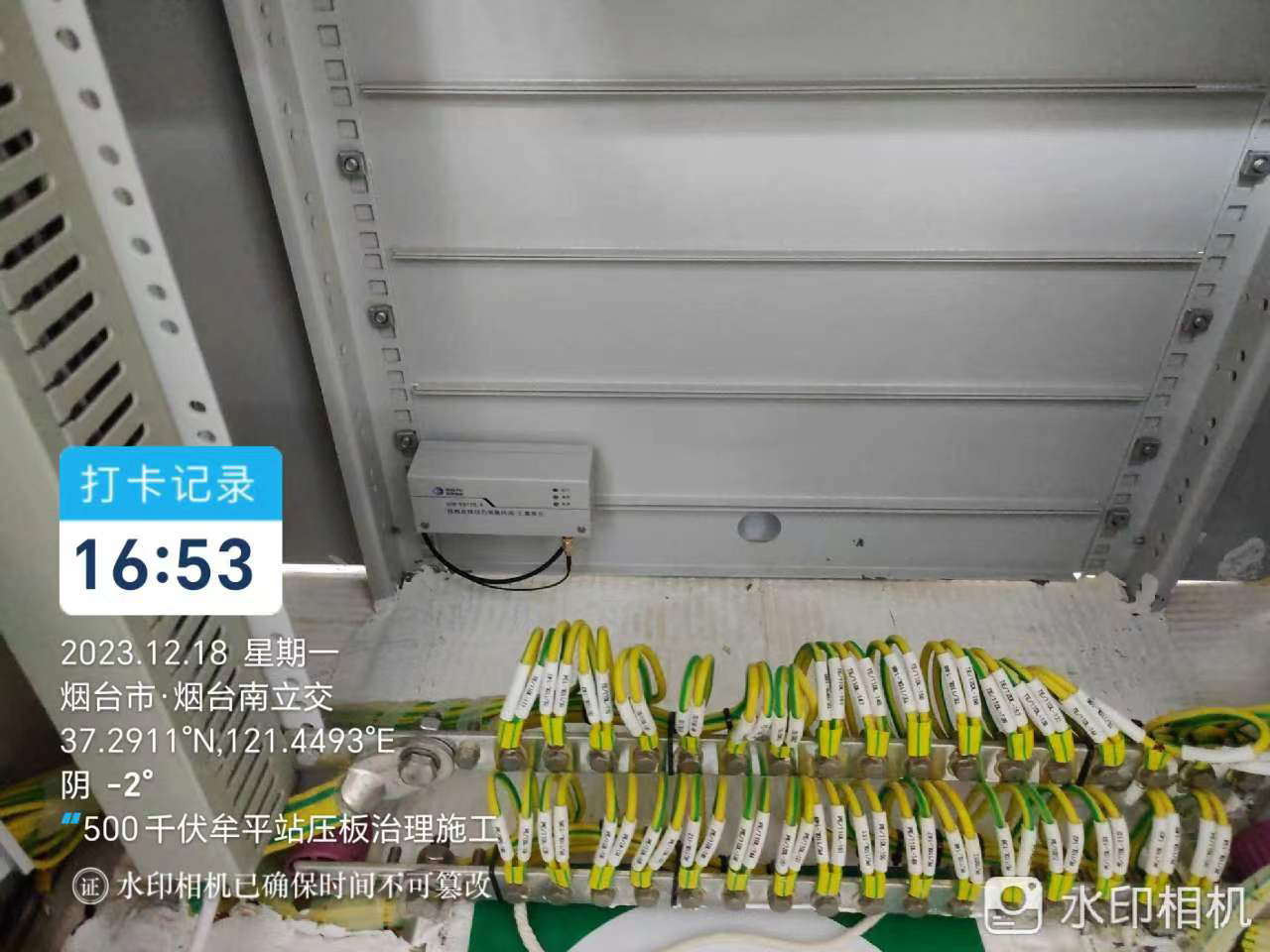

　　屏內壓板WAPI匯集單元（無線）采用靈活的模塊化設計，支持CAN、RS485和WAPI（可信WLAN ）等通信方式，可通過CAN總線/485線接收壓板采集單元數據，并通過WAPI上送至管理單元；可通過串口進行配置，具備可視化配置界面，配置簡單；內置大容量低自放電電池，安裝時無需額外布電源線，安全快捷。

（3）硬壓板數據管理單元

　　壓板在線狀態采集終端-管理單元采用先進的嵌入式操作系統和靈活的模塊化設計，管理單元對下采集支持485有線采集壓板狀態，同時支持485有線和WAPI無線采集壓板狀態；管理單元對上傳輸支持有線網絡接入主站，同時支持有線網絡和WPAI接入主站。設備支持多串口、多千兆網口；具備可視化操作界面，配置簡單，并可直觀顯示屏柜采集狀態及壓板狀態；具備壓板開票狀態設置、告警狀態顯示、及查詢導出功能。
